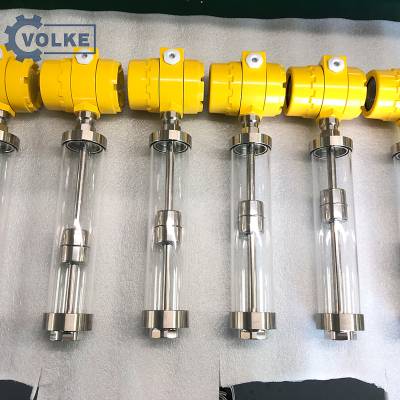

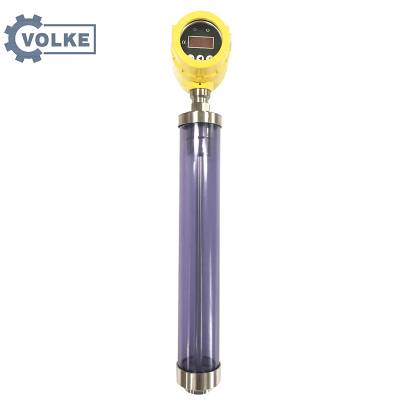

BLT型液位计，可视外管液位计

产品描述：BLT型液位计，可视外管液位计通过旁通侧装或顶装与被测液体相通，将磁单元置于浮球内部或通过顶杆与浮球联接，磁单元随液位变化，使液位开关在对应整***动作；同时，液位传感器在浮球的磁性单元作用下，输出4~20mA电流信号，并通智能表头变送控制输出报警接点。

产品特点：

1、适用多种介质的液位测量

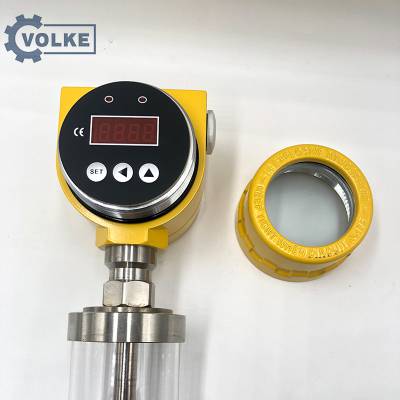

2、LED显示液位,智能菜单操作
3、高强度透明PVC管，全密封结构，不易渗漏
4、集现场显示、远传变送、报警控制开关于一体
5、输出可靠，抗干扰能力强

工作原理：

通过旁通侧装或顶装与被测液体相通，将磁单元置于浮球内部，磁单元随液位变化，使液位开关在对应整***动作；同时，液位传感器在浮球的磁性单元作用下，输出4~20mA电流信号，并通智能表头变送控制输出报警接点

主要技术参数：

1、适用多种介质的液位测量。

2、LED显示液位,智能菜单操作。

3、高强度透明PVC管，全密封结构。

4、集现场显示、远传变送、报警控制开关于一体。

5、输出可靠，抗干扰能力强。

液位变送器正确的安装方法说明

　　液位变送器是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。液位变送器安装简单、使用方便，互换能力强，适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能***。

　　液位变送器测量范围大，不受贮槽高度的限制。指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。结构简单、安装方便、维护方便、***、无需电源、防爆。液位变送器具有***传感的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。液位变送器具备本安防爆和隔离防爆能力，可应用于各种危险场所。液位变送器具有精细***的零点、满程、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。使用被测介质***，可测油、水及与316不锈钢兼容的糊状物，具有一定的防腐能力。

　　液位变送器的安装：

　　液位变送器应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将变送器放入钢管中即可使用。液位变送器的安装方向为垂直，安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在液位变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将液位变送器放入钢管中即可使用。

　　液位变送器安装的注意事项：

　　1、选择稳压电源单独供电。电源的稳定性影响着变送器的性能指标，将其误差控制在变送器允许误差五分之一以下。对于有特殊供电要求的产品，必须接特殊电源。

　　2、液位变送器信号线要采取带屏蔽的电缆，防止电磁波干扰。

　　3、按照正确的接线方法连接变送器，其通电时间要在十五到三十分钟。

　　4、如果液位变送器安装在水池、水塔等场合，可以将它的探头沉于水底，远离水流速过快的位置。

　　5、在有潜水泵等大波动场合使用的液位变送器安装使用插钢管的办法，钢管要固定牢固，钢管上每隔一段距离要开一个孔，钢管位置要远离进出水口。

　　6、接线盒要固定牢固，或装个固定的支架，要防于干燥、遮荫的地方，不能被雨淋

　　7、保护好通气电缆，不可以弯折或堵住，更不能损坏，多余的电缆可以在附近盘起来。

　　8、室外安装的液位变送器还要采取防雷措施。
