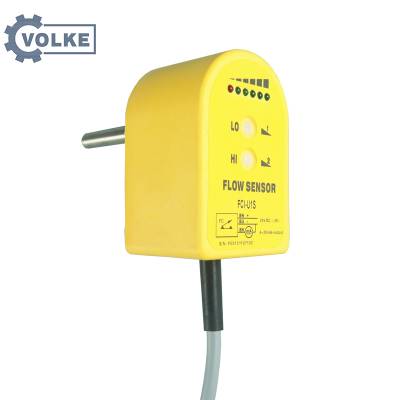

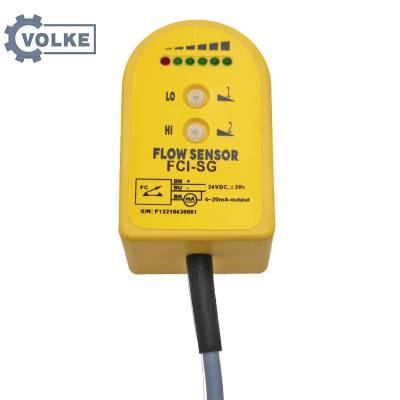

FCI热导式流量变送器

特        点

1、全防水壳体设计，防水调节旋钮。

2、能有效防止介质中缠绕物的缠绕。

3、适用管径范围大,随意调节设点。

4、可选高压型，耐压高达600Bar。

5、指示灯直接显示流量变化。

主 要 技 术 参 数

测量范围:  水：0 . 0 3 ~3 m / s ;

                 油：0 . 0 3 ~3 m / s ;

耐       压:  4 M P a (特殊6 0 M P a）

连接方式:  内螺纹M 1 8 X 1 . 5

温度变化反应时间 : ≤1 2 s

工作电压:  D C 2 4 V

功       耗:  2 W ( 2 4 V D C )

输       出:  4 ~2 0 m A

探头材质:  3 0 4不锈钢

壳体材质:  P P

工作温度:  - 1 0℃- 6 0℃

环境条件:  - 2 0 ~8 5℃,≤8 5 % R H

防护等级:  I P 6 7

对其LED指示的含义如下：

        －红灯亮   流速处于低流量（此时输出为4mA）

        －绿灯全亮   流速处于高流量（此时输出为20mA）

结 构 说 明

安装说明.

知识扩展：

流量开关里的NPN和PNP是什么意思？

　　提及流量开关，我们不可以避免的会提到它的输出方式

　　今天，我们一起俩看下流量开关选型过程中，客户们经常需要确认的参数：NPN与PNP的区别。双极结型晶体管具有两种不同的种类：NPN和PNP。这些缩写指出，它们是由NPN晶体管夹在两个负掺杂材料之间的正掺杂半导体材料或PNP器件夹在两个正层之间的负掺杂材料形成的。

　　NPN和PNP之间的区别

　　两者都具有放大信号的功能，甚至可以开关较大的电流，但它们以不同的方式实现了这种信号增强功能。从实际的角度来看，NPN晶体管（有时称为“下沉传感器”）通过允许与基极电压成正比的更大电流从器件的集电极流向发射极引脚，来放大施加到基极的正信号。

　　该比例电流在有效范围内发生，但在某个截止电压以下时，没有电流流过。在某一点以上，晶体管达到饱和状态，从而使电子自由流动。PNP晶体管（有时称为“源传感器”）执行相同的工作，但必须将其设置为必须向基极引脚施加负电压，以使电流从发射极流向集电极引线。另外，您要控制的负载以NPN配置连接在正电压和控制晶体管的集电极之间。而在PNP配置中，负载连接在集电极和地面之间。

　　NPN在电路设计中占主导地位

　　尽管PNP和NPN传感器执行相同的基本工作，但您可能想知道为什么将一个传感器用于另一个传感器。实际上，存在一些差异，在大多数电路设计应用中，NPN晶体管是。这是由于以下事实：“N”衬底可以比“P”型衬底可以传输正电子空穴传输的速度快得多。这在高速开关和放大器电路应用中具有巨大优势。除此之外，NPN晶体管比PNP晶体管更容易制造，因此更便宜。

　　但是，某些电路会受益于PNP型晶体管，如果没有这种D二种类型的晶体管，即使不是不可能实现，也将很难实现。一个这样的应用是B类放大器，其中一对匹配的PNP和NPN晶体管串联工作，以便有效地放大振荡信号。设计电路时，提供D二种开关选项非常有帮助。

　　两者的主要区别是电流流向和电压不同：

　　1.PNP管子是发射极流入后从基极和集电极bai流出，NPN管子是基极和集电极流入从发射极流出。

　　2.PNP管子工作在放大区时电压是，Ue>Ub>Uc，NPN管子工作在放大区时电压时Uc>Ub>Ue。

　　3.PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。NPN则相反。

　　4.PNP管子：发射极电流=集电极电流+基极电流

　　5.NPN管子：集电极电流=发射极电流+基极电流以上即是流量开关中NPN与PNP之间的区别了。
