产品名称：FEC电磁流量传感器

价格说明：网上报价仅供参考，非实际供应价格；如需了解实际价格，请致电联系我们，我们将竭诚为您服务！

产品品牌：VOLKE/沃尔克

产品描述：

根据法拉弟电磁感应定律设计，在测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极，当导电液体沿测量管在交变磁场中，磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势，此感应电势由测量管上的两个检测电极检出。

产品特点：

1、精度高,全智能菜单操作。

2、多种电极，适应不同的测量介质。

3、响应速度快，稳定，抗干扰能力强。

4、测量管径内无机械部件，维护方便，寿命长。

5、无压力损失及流量损耗。

插入式流量计：

1、较管道式电磁流量计的制造成本和安装费用低。

2、特别适用于大口径管道流量测量。

3、传感器几乎无压力损失，能量损耗极低。

4、结构简单，安装方便。

5、适用于测量管径：100-3000mm。

6、测量管材质：尼龙、聚丙烯。

7、插入式结构可在低压或者带压情况下不停水安装、拆卸。

产品参数：

管           径:  DN10~800

满量程流速：0.5~10m/s

工 作 电  源:  24VDC,220VAC

测  量 精 度：±0.3%、±0.5%(按口径）

输  出 信 号:  4~20mA,脉冲,高/低限双限报警

通  信 方 式：RS485

显            示:  背光LCD

仪 表  功  耗：≤5W

工  作 压  力：DN 10~80mm         PN ≤4Mpa

                       DN 100~150mm     PN ≤1.6Mpa

                       DN 200~800mm     PN ≤1Mpa

介             质:  导电性液体

介质导电率： >5uS/cm

                       水≥20uS/cm

环 境 温  度:    -25℃~80℃

介 质  温 度：  ≤80℃  （硬、软、氯丁橡胶

                        ≤180℃ （聚四氟乙烯）

电 极  材 料:    316L不锈钢、含钼不锈钢

                        哈氏合金（HBHC）、

                        钛合金、钽合金、铂合金

法兰连接材料：碳钢或不锈钢

衬   里  材  料：聚四氟乙烯、聚氯丁橡胶、

                        聚氨酯橡胶、耐酸橡胶（硬橡胶）

防  爆  等  级：普通型，隔爆型（dⅡBT4），增安型

防  护  等  级：IP65、IP68

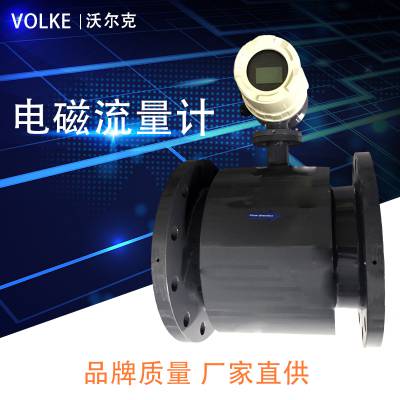

产品图片：

知识扩展：

插入式电磁流量计

　　插入式电磁流量计是一种测量导电流体体积流量的感应仪表，本公司生产的hhcd型插入式电磁流量计是在管道式电磁流量计基础上发展起来的一种***流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，根据法拉第感应定律的原理，用电磁方法通过测量流体的平均速度，从而获得流体的体积流量。---是采用了带压开孔，带压安装技术后，插入式电磁流量计可在---车（水）的情况下安装，也可在铸铁管、水泥管、pe管上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

　　工作原理：

　　传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1是插入型流量计基本工作原理的示意图。用一个长杆将一个小的电磁流量传感器插入到被测量管道中规定的位置，导电流体垂直流过传感器的工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中便产生工作磁场），相当于导体在磁场中作切割磁力线运动。根据法拉第感应定律可知，在导体的两端产生感应电动势。此感应电动势由接触流体的一对电极来检测。

　　特点：

　　传感器内无活动部件，结构简单，工作稳定。

　　插入式电磁结构可在低压或带压情况下---水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

　　测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20μs/cm）等物理参数变化的影响。

　　传感器几乎---损失，能量损耗极低。

　　采用---的低频方波励磁。零点稳定，抗干扰能力强，工作稳定。
