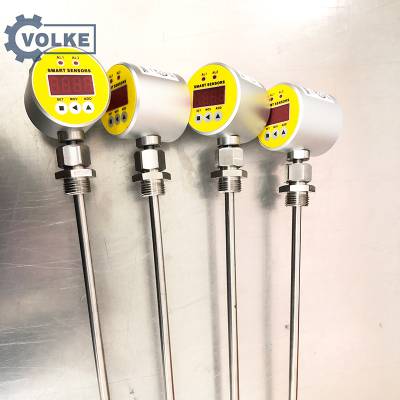

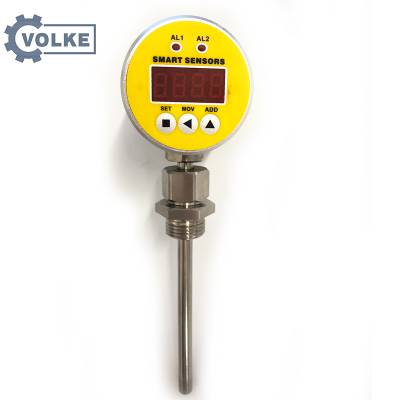

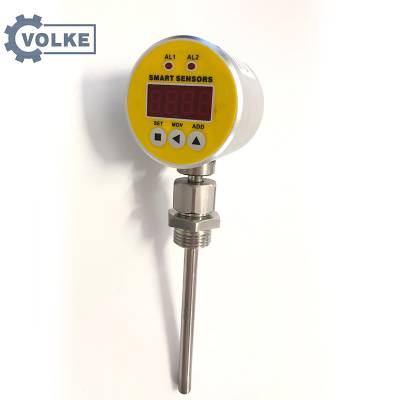

THW 精巧型温度变送控制器-表头显示温度，将温度信号转换成4～20mA标准信号，实现远距离传输和计算机监控，并带两报警接点信号输出，适用于测量各种液体、蒸汽和气体介质以及固体表面的温度。

1、精度高、稳定性好。

2、高绝缘、耐油污、***。

3、结构小巧，紧凑，微功耗，易安装。

4、抗震动、抗干扰性强。

5、数码LED显示温度。

6、报警，模拟量一体式。

低温范围：-50℃～+200℃

精度等级：0.25级，0.5级

绝缘强度： ≥50MΩ/500V

工作电压：DC24V

变送输出电流：4~20mA，负载阻抗＜500Ω

报警输出接点：2个（max）

显示方式：4位数码LED

安装方式：M18*1.5活套螺纹

环境温度：-20~85℃

防护等级：IP65

知识扩展：

　　温度传感器工作原理

　　按照传感器材料及电子元件特性分为热电阻和热电偶两类。

　　1、热电阻

　　热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。

　　温度变化会造成大的阻值改变，因此它是灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。

　　热敏电阻还有其自身的测量技巧。热敏电阻体积小是优点，它能很快稳定，不会造成热负载。不过也因此很不结实，大电流会造成自热。由于热敏电阻是一种电阻性器件，任何电流源都会在其上因功率而造成发热。功率等于电流平方与电阻的积。因此要使用小的电流源。如果热敏电阻暴露在高热中，将导致损坏。

　　2、热电偶

　　热电偶是温度测量中常用的温度传感器。其主要好处是宽温度范围和适应各种大气环境，而且结实、价低，无需供电，也是便宜的。电偶是简单和通用的温度传感器，但热电偶并不适合***的的测量和应用。

　　按照温度传感器输出信号的模式，可大致划分为三大类：数字式温度传感器、逻辑输出温度传感器、模拟式温度传感器。

　　1、数字式温度传感器

　　它采用硅工艺生产的数字式温度传感器，其采用PTAT结构，这种半导体结构具有与温度相关的良好输出特性。

　　2、逻辑输出温度传感器

　　在许多应用中，我们并不需要严格测量温度值，只关心温度是否超出了一个设定范围，一旦温度超出所规定的范围，则发出报警信号，启动或关闭风扇、空调、加热器或其它控制设备，此时可选用逻辑输出式温度传感器

　　3、模拟式温度传感器

　　模拟温度传感器，如热电偶、热敏电阻和RTDS对温度的监控，在一些温度范围内线性不好，需要进行冷端补偿或引线补偿；热惯性大，响应时间慢。集成模拟温度传感器与之相比，具有灵敏度高、线性度好、响应速度快等优点，而且它还将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片IC上，有实际尺寸小、使用方便等优点。常见的模拟温度传感器有LM3911、LM335、LM45、AD22103电压输出型、AD590电流输出型。
